LCD19264中文字库液晶屏生成字库教程

来源:19264中文字库液晶,LCD液晶模块厂家,中文字库液晶加工   发布时间:2017-12-06   点击量:6938

19264中文字库液晶

由于LCD19264液晶屏没有自带字库,所以显示字符和汉字时需要自己编程建立字库,汉字点阵比较复杂,需要借助软件来生成,下面把我的经验分享给大家。

19264中文字库液晶

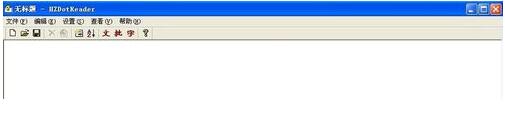

先准备点阵字符软件并打开。

LCD19264中文字库液晶屏生成字库教程

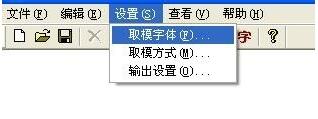

软件设置1:按下上面“设置”按钮下的取模字体,显示下面界面

LCD19264中文字库液晶屏生成字库教程

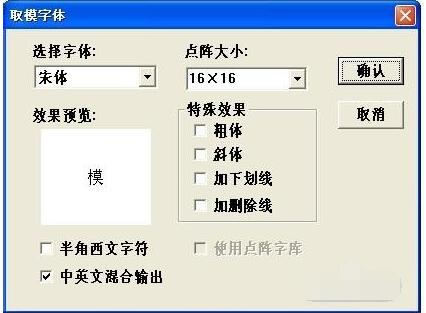

可以根据自己要求进行取模字体设置,我选择字体“宋体“,点阵大小“16*16”,中英文混合输出打勾,按”确认“键设置完成。

LCD19264中文字库液晶屏生成字库教程

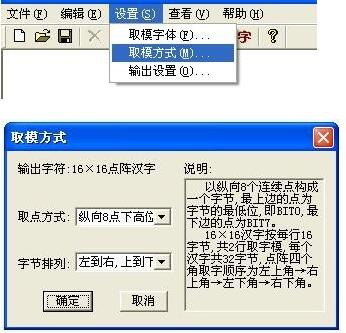

软件设置2:按下上面”设置“按钮下的”取模方式“,显示下面界面。选择取点方式“纵向8点下高位“,字节排列“左到右,上到下”,按”确认“键设置完成。

LCD19264中文字库液晶屏生成字库教程

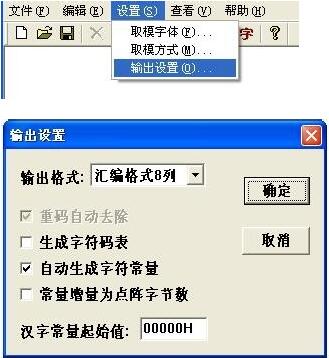

软件设置3:按下上面”设置“按钮下的”输出设置“,显示下面界面。输出格式“汇编格式8列“,自动生成字符常量打勾,按”确认“键设置完成。

LCD19264中文字库液晶屏生成字库教程

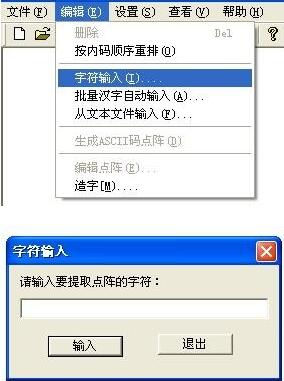

按下上面”编辑“按钮下的”字符输入“,显示下面界面。这时可以输入要显示的字符和汉字并按下确定。

LCD19264中文字库液晶屏生成字库教程

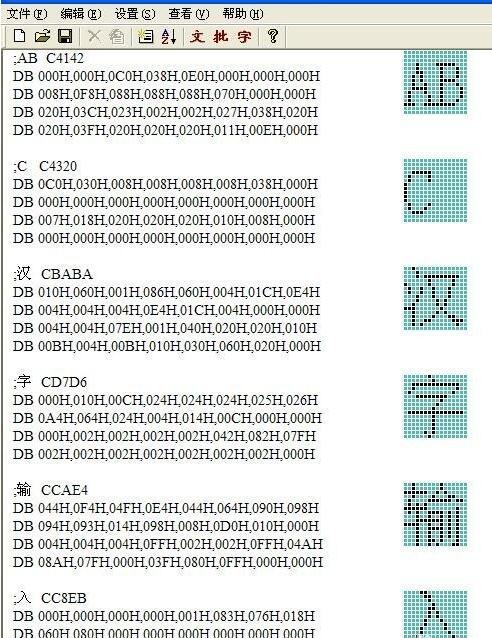

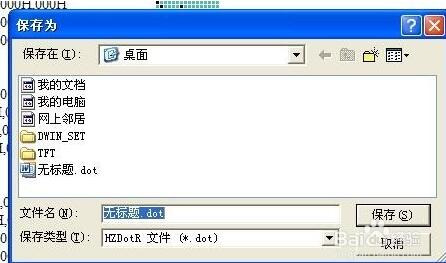

在下面白框里显示出点阵字库,可以按保存键把生成的字库保存到桌面上。

LCD19264中文字库液晶屏生成字库教程

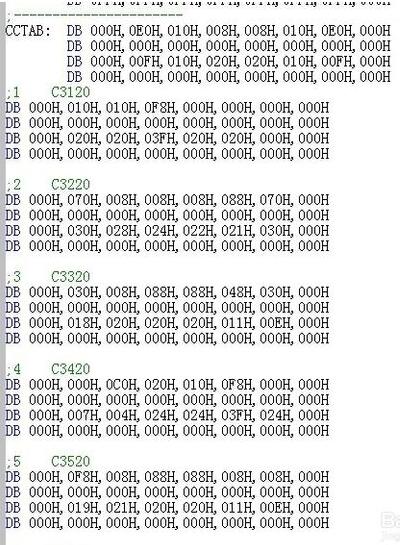

编程时就可以复制字库到程序列表文件中去应用。

LCD19264中文字库液晶屏生成字库教程

注意事项
软件设置一定要正确,否则就显示不出字符。
如没有点阵字符软件HZDotReader可以自己到网上下载。或者联系我们深圳佳显电子技术客服,我们为你提供解决办法。
